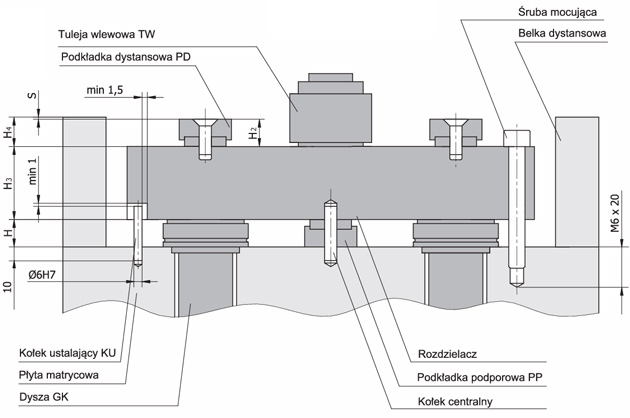

Wytyczne montażu systemu GK


System GK powinien w stanie rozgrzanym posiadać zacisk rzędu 0,05 mm. Jest to bardzo istotne dla zapewnienia szczelności na złączu dysza-rozdzielacz. Aby to uzyskać należy:

1. Sprawdzić wymiary istotne dla montażu dysz, a przede wszystkim wymiary gniazd w formie.

2. Umieścić dysze (bez pierścieni uszczelniających PU) w otworach płyty matrycowej i zmierzyć wysokość  kołnierzy H. Dopuszczalna tolerancja H wynosi ±0,01.

3. Ustalić wymiar H1 podkładki podporowej PP . Dopuszczalna tolerancja H1wynosi ±0,01.

4. Umieścić kołek ustalajacy KU w płycie matrycowej.

5. Włożyć blok rozdzielacza do formy opierając go na podkładce podporowej PP i kołnierzach dysz.

6. Sprawdzić równoległość położenia rozdzielacza względem belek dystansowych – dopuszczalna tolerancja wynosi ±0,01.

7. Obliczyć rozszerzalności systemu:
a – współczynnik rozszerzalności cieplnej stali: 0,0000125 1/K
Tw – temperatura wtrysku (gorącego kanału)
T– temperatura formy
S – luz
H– wysokość kołnierza dysz
H3 – grubość płyty rozdzielacza (wymiar zmierzony)
z – zacisk 0,05 mm

S = a x [ (H + H3) x (Tw – Tf) ] – z

8. Podkładkę dystansowa PD o wymiarze H3 szlifować na wymiar (H2 – S), dopuszczalna tolerancja wynosi ±0,01.

9. Wyjąć rozdzielacz z formy.

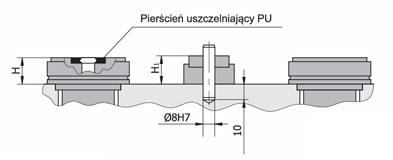

10. Włożyć pierścienie uszczelniające PU do dysz w odpowiedni sposób:

11. Włożyć ponownie rozdzielacz do formy lekko przykręcając śrubami mocującymi M6. Śrub mocujących nie należy mocno dokręcać, gdyż ich zadaniem nie jest zapewnienie szczelności systemu GK.

12. Przykręcając płytę mocująca formy należy użyć minimum 2 śruby M10 w klasie 10,9 na każda dyszę. Moment przykręcania 80Nm.
