PP - Podkładki podporowe

H = 14, 19
Wymiar H definiowany jest
dla wybranego typu dyszy



PD - Podkładki dystansowe

H = 12 w standardzie



PU - Pierścienie uszczelniające dysz


ØP 4 5,5 7 9 11 13 15
ØE 9 10,5 12 14 16 18 20



PI - Pierścienie izolujące tulei wlewowych


ØA = 30, 40, 50



TW - Tuleje wlewowe

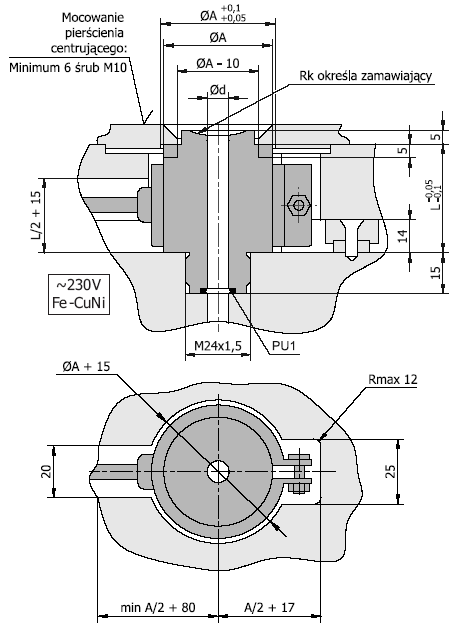

Tuleje wlewowe TW przeznaczone są do zasilania tworzywem rozdzielaczy GK. Do ogrzewania tulei zastosowano grzałkę opaskową GO z czujnikiem Fe-CuNi.

L = 39, 48, 58, 68, 78, 88
ØA = 30, 40, 50
Ød = 6, 8, 10, 12, 14
Uwaga:
  • Wymiar Ød definiowany jest w zależności od średnicy kanału w rozdzielaczach
  • Wymiar Rk określa zamawiający
  • Pierścień uszczelniający PU1 dobierany jest do otworu Ød
Sposób zamawiania:
Tuleja wlewowa TW / Długość L / Średnica zewnętrzna ØA / Średnica otworu Ød / Promień kuli Rk

Przykład: TW / L=39 / ØA=40 / Ød=8 / Rk=20



GO - Grzałki opaskowe

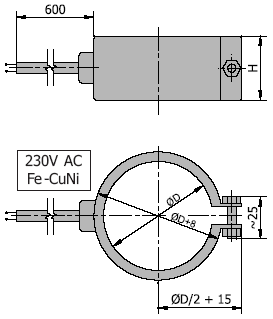

Grzałki opaskowe służą do ogrzewania tulei wlewowych rozdzielaczy i dyszy centralnych. Mogą być wyposażone w czujnik temperatury typu J (Fe-CuNi). Przewody grzałek są zabezpieczone przed zerwaniem. Przewody zasilające są umieszczone standardowo po przeciwnej stronie śrub skręcających.
Wymiary grzałek określa Zamawiający.


Sposób zamawiania:
GO / Moc P / Średnica wewnętrzna ØD / Wysokość H / T dla grzałki z czujnikiem temperatury

Przykład: GO / P=100 / ØD=20 / H=15 / T



GS - Grzałki spiralne

Grzałki spiralne stosowane są w przetwórstwie większości tworzyw. Dostępne są także w wersji z wbudowanym czujnikiem temperatury typu J (Fe-CuNi). Oferujemy grzałki firmy Watlow.
Wymiary grzałek określa Zamawiający.



Sposób zamawiania:
GS / Moc P / Średnica wewnętrzna ØD / Długość L / Kąt a / T dla grzałki z czujnikiem temperatury

Przykład: GS / P=100 / ØD=20 / L=80 / a=90° / T

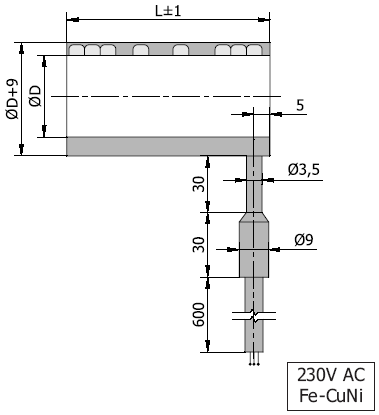

GT - Grzałki tulejkowe

Grzałki tulejkowe stosowane są najczęściej do przetwórstwa tworzyw wrażliwych termicznie i tworzyw technicznych. Zapewniają lepszą i bardziej równomierną emisję ciepła do dyszy. Dostępne są także w wersji z wbudowanym czujnikiem temperatury typu J (Fe-CuNi). Oferujemy grzałki firmy Watlow.
Wymiary grzałek określa Zamawiający.

Sposób zamawiania:
GT / Moc P / Średnica wewnętrzna ØD / Długość L / T dla grzałki z czujnikiem temperatury

Przykład: GT / P=100 / ØD=20 / L=80 / T



TP - Termopary Fe-CuNi

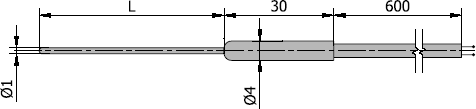

TP-1 - przeznaczone do montażu w dyszach


L = 50, 60, 70, 80, 90, 100, 110, 130, 150, 170, 190, 210, 230, 250, 270, 300

Przykład zamówienia: TP-1 / L

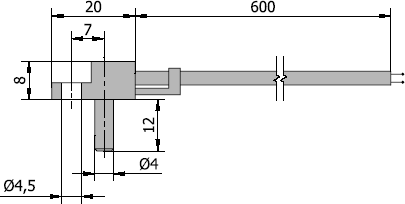

TP-2 - przeznaczone do montażu w rozdzielaczach
